Принцип работы со шрифтами в nanoCAD, настройка и установка
Автор: Воложенин Антон Сергеевич, ведущий специалист отдела внедрения инженерного ПО (ООО "РОМБИТ")
САПР nanoCAD в работе использует векторный формат шрифтов (не меняющих качество при изменении масштаба) - *.ttf и *.shx
Шрифты *.ttf автоматически подгружаются в nanoCAD после установки их в Windows, уже имеющиеся в Windows шрифты также возможно использовать на платформе (папка *:\Windows\Fonts).
Файлы шрифтов *.shx располагаются во внутренней папке установленной программы nanoCAD (* \ProgramData\Nanosoft\nanoCAD x64 **\SHX).
Настройка тестовых стилей в nanoCAD расположена во вкладке Оформление => Текст => Текстовые стили
Вызвать окно настройки текстовых стилей можно также путём вызова в командная строка команд ДИАЛСТИЛЬ, СТ, СТИЛЬ (ST, STYLE, TEXTPROPSCMD)
Устанавливаются шрифты через Настройки => Стандартные папки => Файлы SHX => Выбор действия => Добавить (указать путь к шрифту) или путём непосредственного копирования требуемого шрифта в указанную папку.

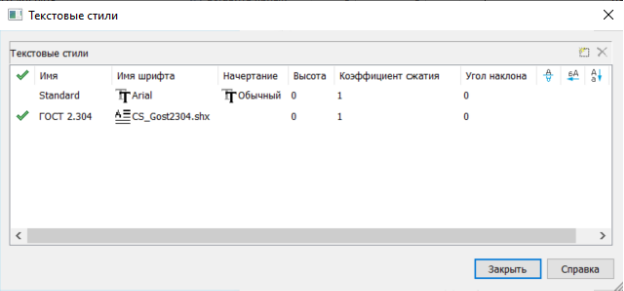

В поставку Платформы nanoCAD по умолчанию входят два текстовых стиля:
1) ГОСТ 2.304 со шрифтом CS_Gost2304.shx;
2) Standard со шрифтом Arial
Также окно настройки текстовых стилей позволяет создать новый стиль или удалить существующий (за исключением используемых).

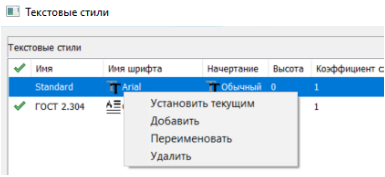

Для определения текущего (активного) стиля в диалоговом окне необходимо выбрать необходимый стиль, нажать правую клавишу мыши и выбрать из перечня “установить текущим”.
Шрифтам можно задавать высоту, сжатие (используя коэффициент сжатия), угол наклона.
Для шрифта типа *.ttf возможно выбирать типа начертания (курсив, обычный, полужирные, полужирный курсив)

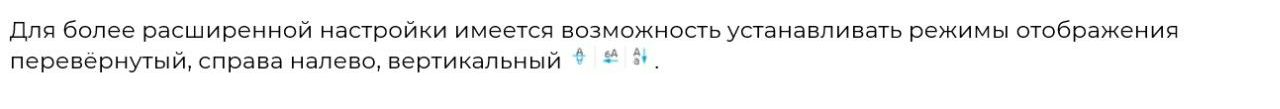

Для более расширенной настройки имеется возможность устанавливать режимы отображения перевёрнутый, справа налево, вертикальный.
