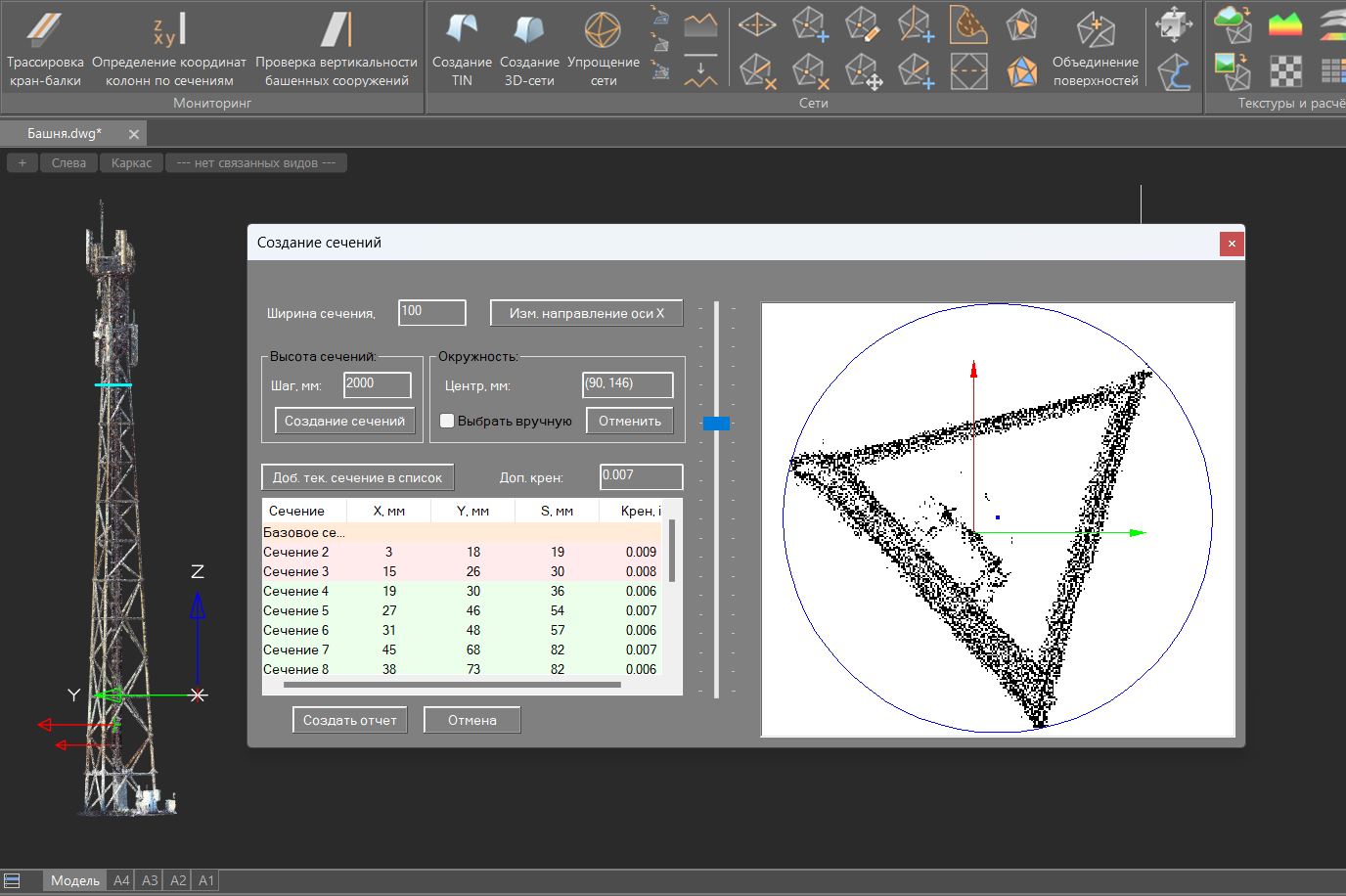

Проверка вертикальности
Инструмент для определения величины отклонения сооружений башенного типа от вертикали и основания фундамента. По результатам выполненных расчетов формируется отчет
Как вывести работу с облаками точек и лазерным сканированием на новый уровень?
Узнайте на вебинаре, посвященном выходу новой версии nanoCAD Облака точек 25 – платформы для обработки данных 3D-сканирования и решения инженерных и информационных задач в области геодезии, машиностроения, строительства,инфраструктурного и метрологического мониторинга.
Дата и время: 11 июня, 11:00 МСК, онлайн
Конфигурация
nanoCAD Облака точек
Геотехнический мониторинг
От 201 400 ₽
Ряд функциональных возможностей
nanoCAD Облака точек «Геотехнический мониторинг»
Систематическое наблюдение и контроль за состоянием строительных объектов и окружающей среды
Оценка деформаций и повреждений конструкций
Выявление изменения контролируемых параметров конструкций и грунтов оснований
Прогнозирование и предотвращение возможных аварийных ситуаций и потенциальных угроз
Обеспечение безопасности строительства и эксплуатационной надежности объектов
Изучение отклонений объектов от проектных параметров и определение причин деформаций
Анализ последствий стихийных бедствий, природных катаклизмов и ЧС
Создание и актуализация паспорта объекта
Разработка рекомендаций по усилению конструкций или изменению режима эксплуатации
Ключевые возможности
nanoCAD Облака точек «Геотехнический мониторинг»

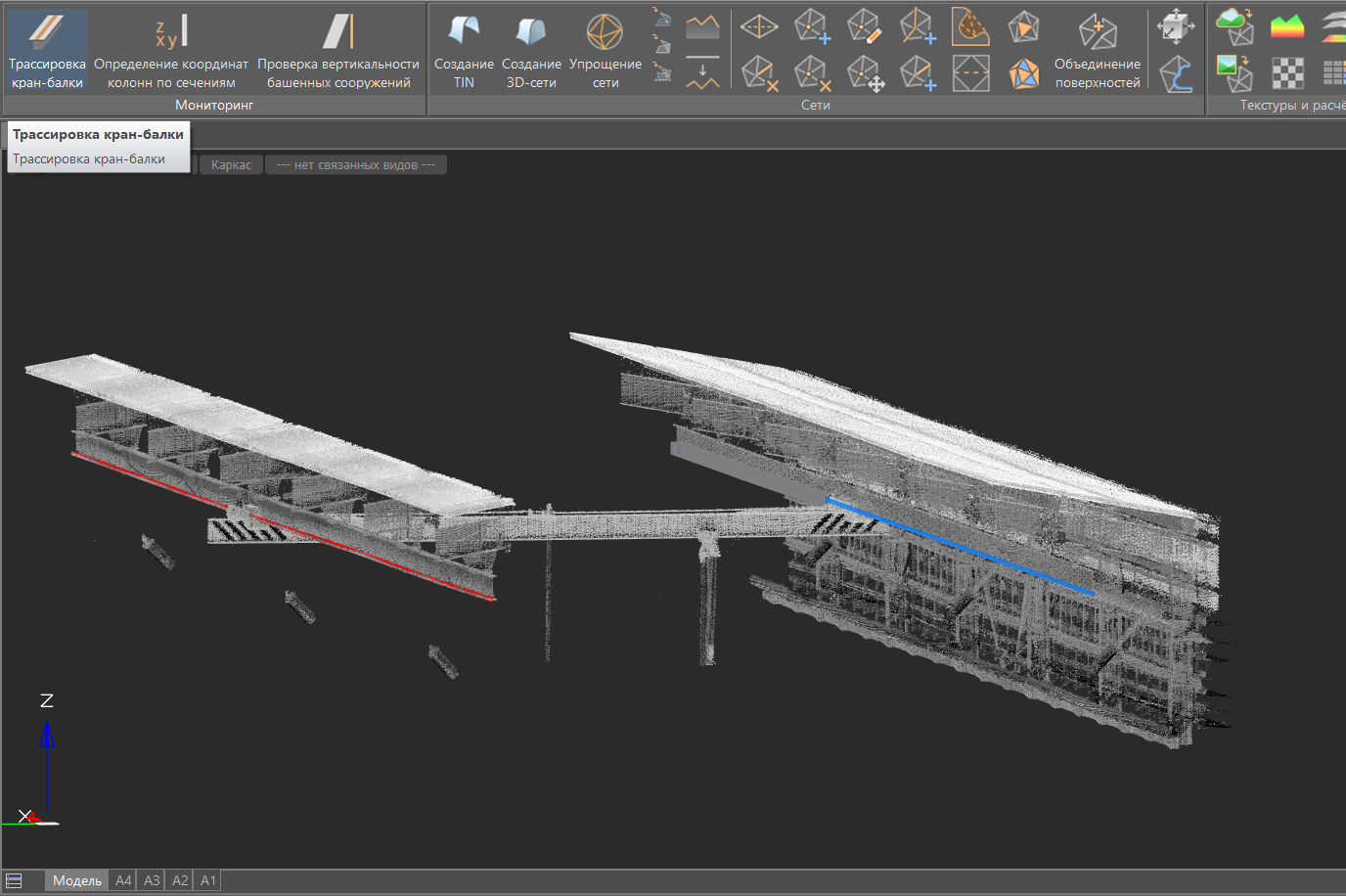

Трассировка кран-балки
Инструмент контроля подкрановых путей и взаимного расположения рельсов

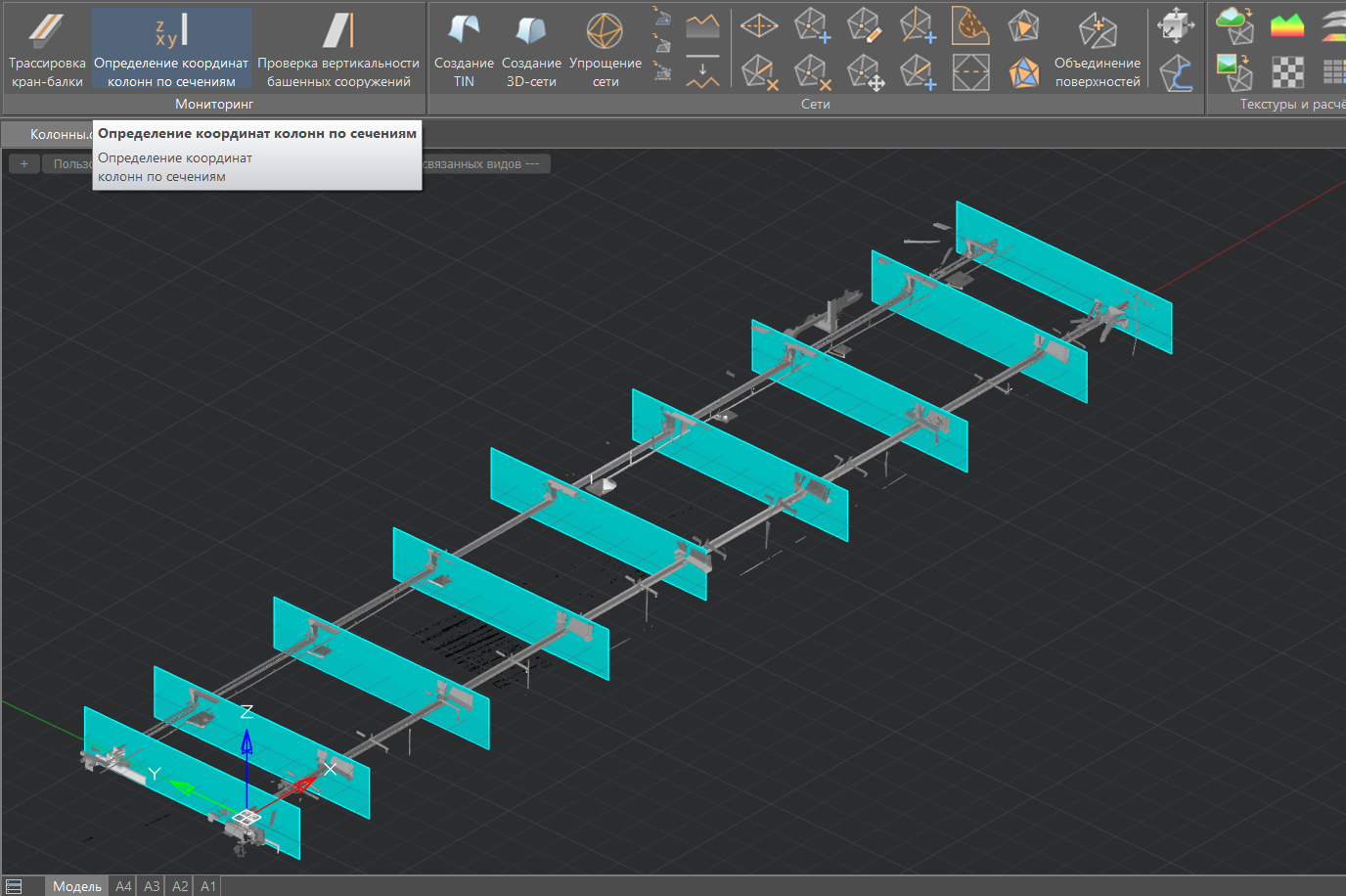

Определение координат колонн
Возможность определения плановых и высотных отклонений положения подкрановой балки в местах установки на колонны

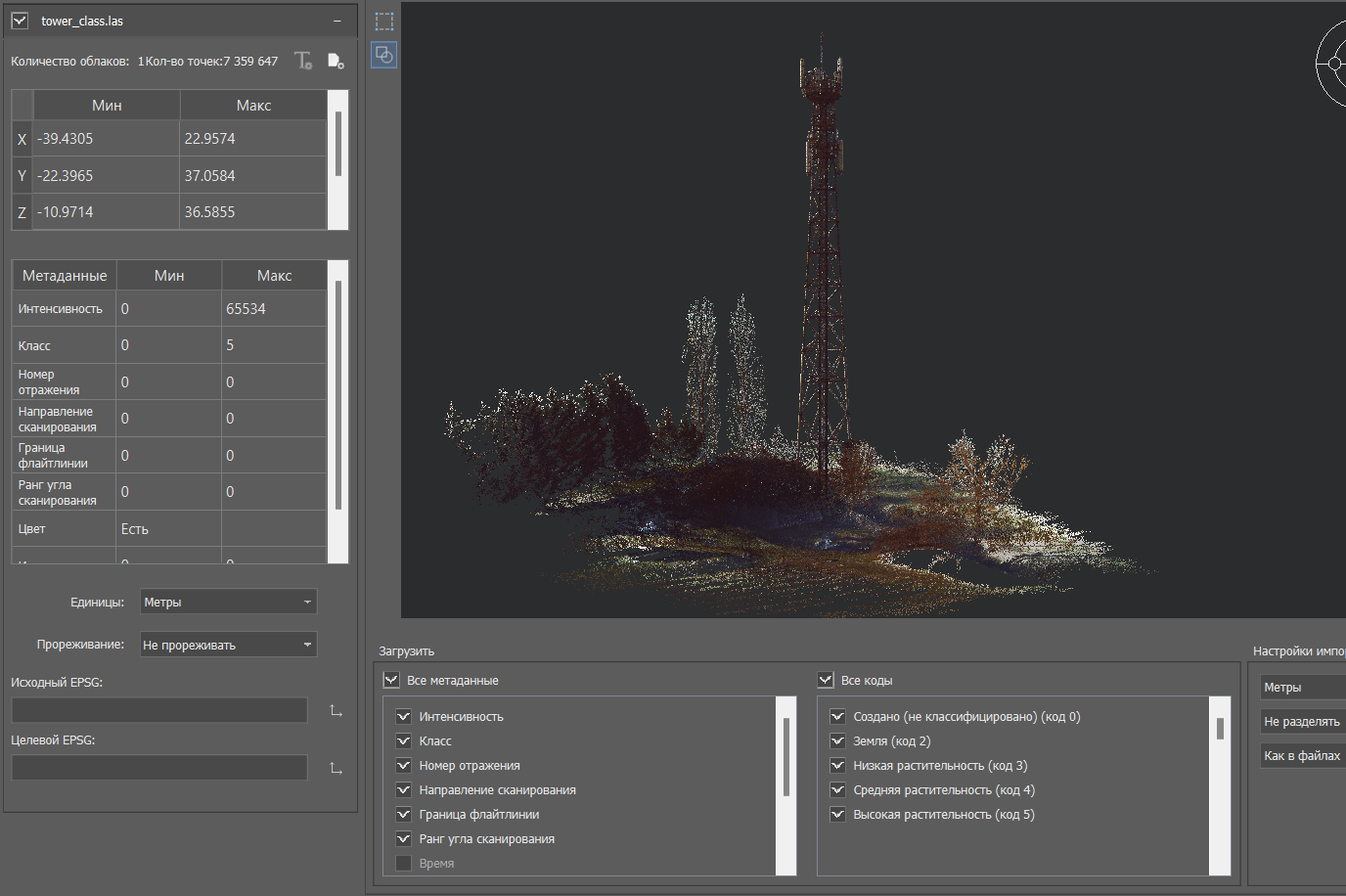

Фильтрация данных
Настройка фильтров атрибутов (метаданных) и классов точек импортируемых файлов, а также большой выбор инструментов обрезки

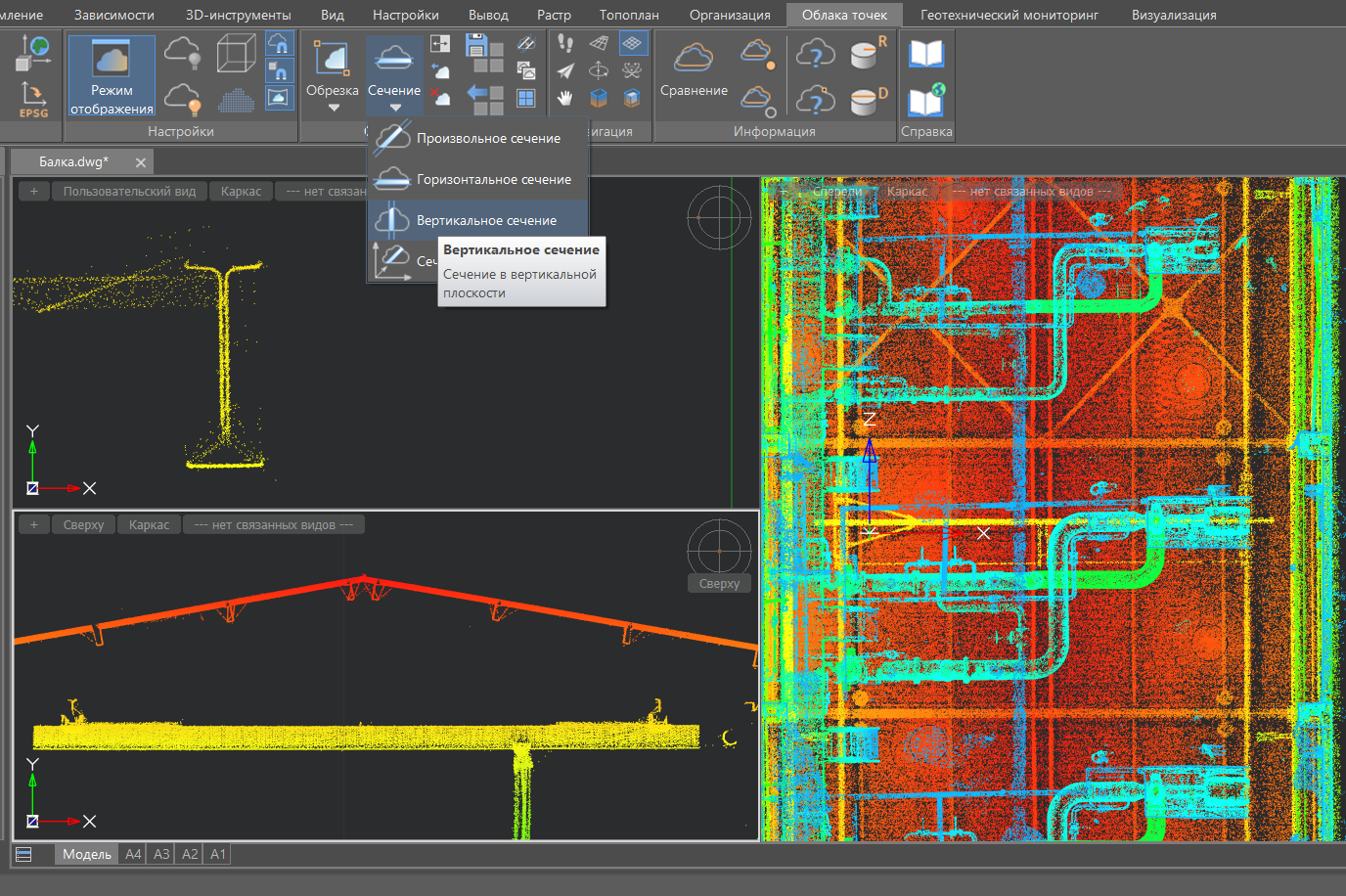

Построение и перенос сечений
Построение сечений в различных плоскостях, перенос построенного сечения в выбранный видовой экран, а также параллельный перенос построенного сечения с заданным шагом

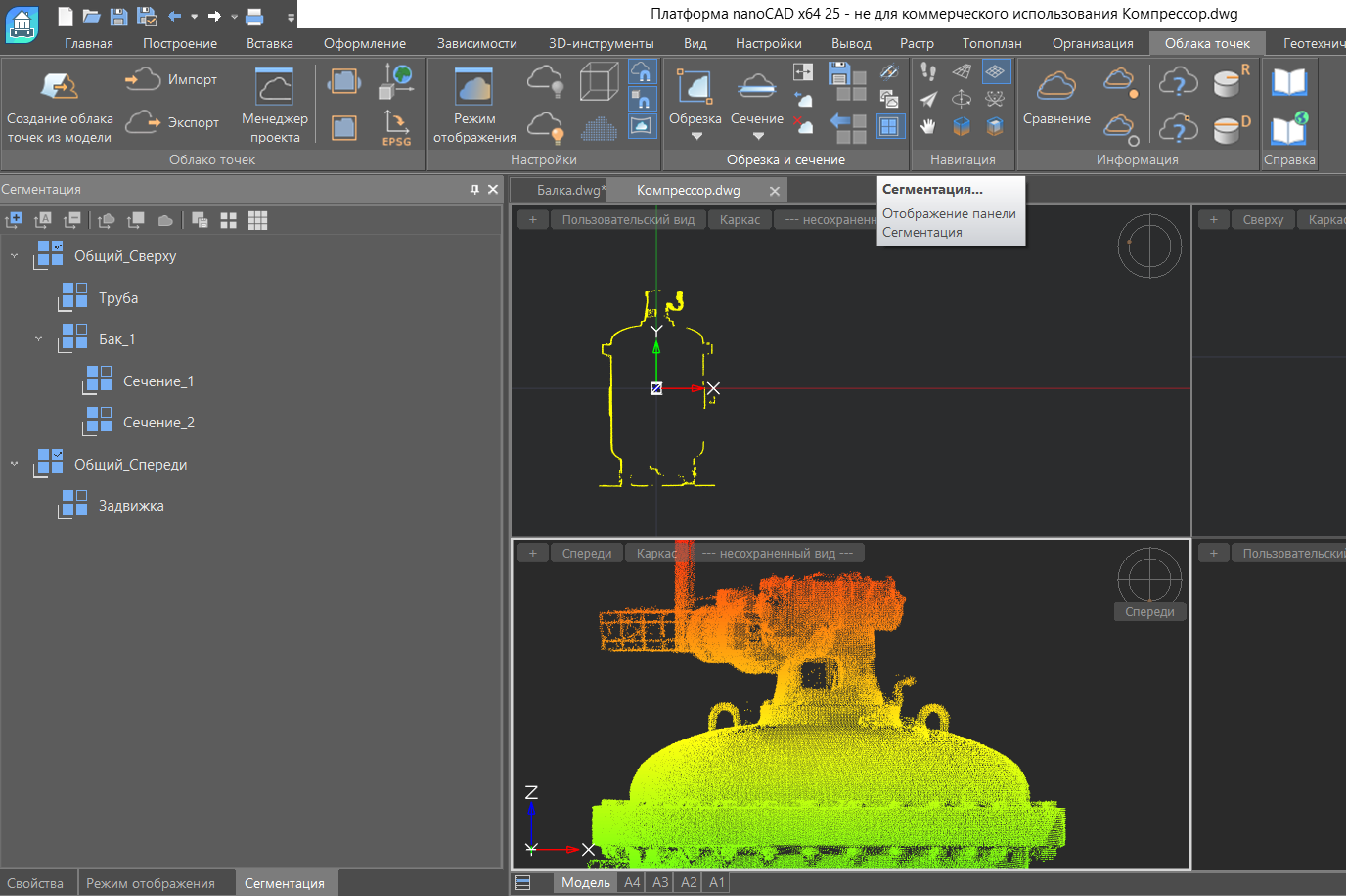

Именованные виды
Создание и сохранение видовых экранов, полученных в результате использования инструментов обрезки или сечения, в том числе с иерархической структурой

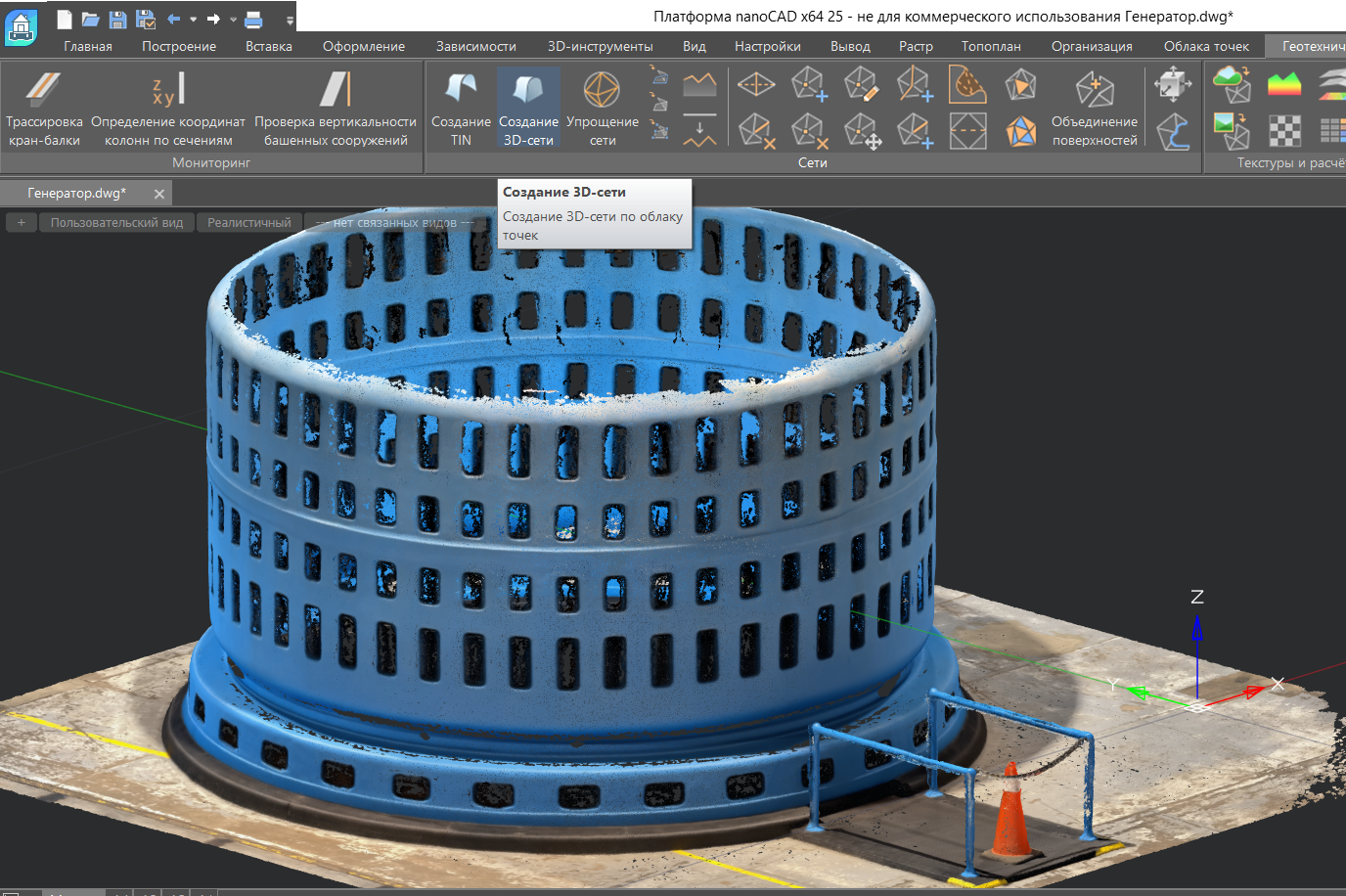

Моделирование
Инструменты создания 3D-сети по облаку точек, а также команды редактирования и текстурирования построенных поверхностей. Могут использоваться для моделирования сооружений, конструкций, деталей и др.

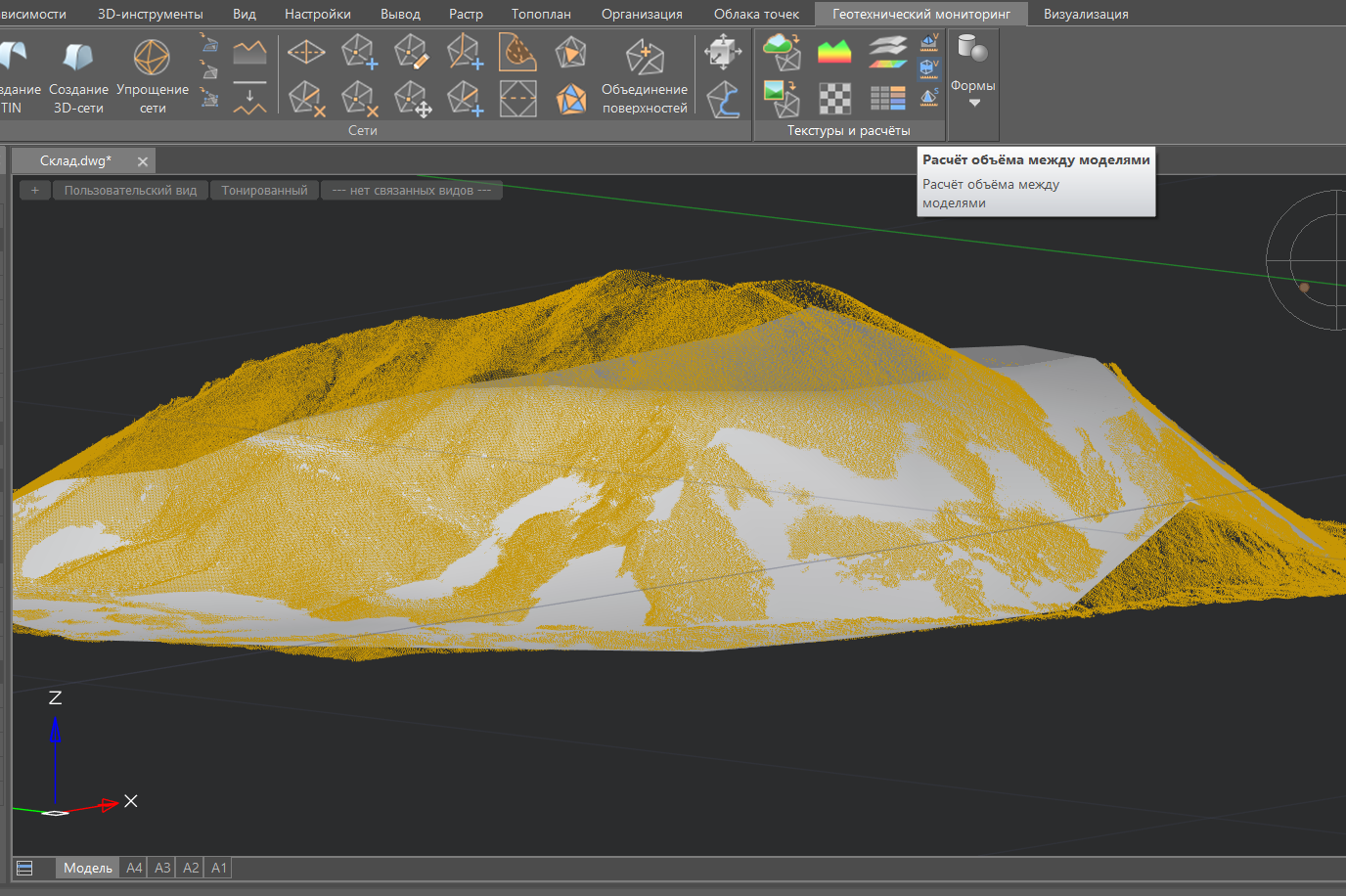

Расчет объема
Набор инструментов для расчета объемов между моделью и облаком точек, внутри контура или между моделями. Вычисляется общий, балансовый объем, а также рассчитываются величины снимаемого и насыпаемого объемов

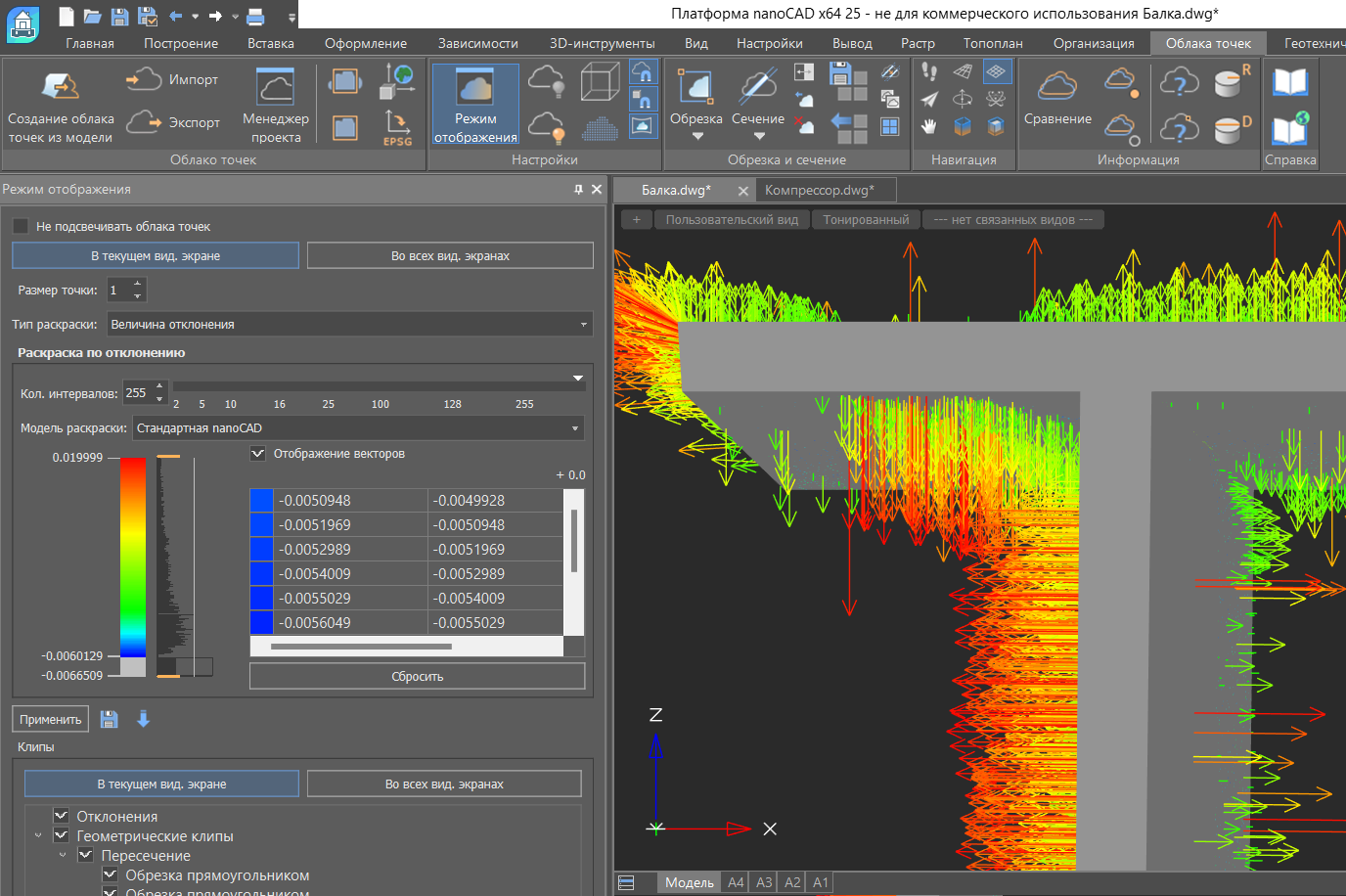

Сравнение
Инструмент определения отклонений между облаком точек и моделью, а также между двумя облаками точек. Позволяет визуализировать полученные результаты с помощью виджета отклонений и настройки дополнительных параметров режима отображения

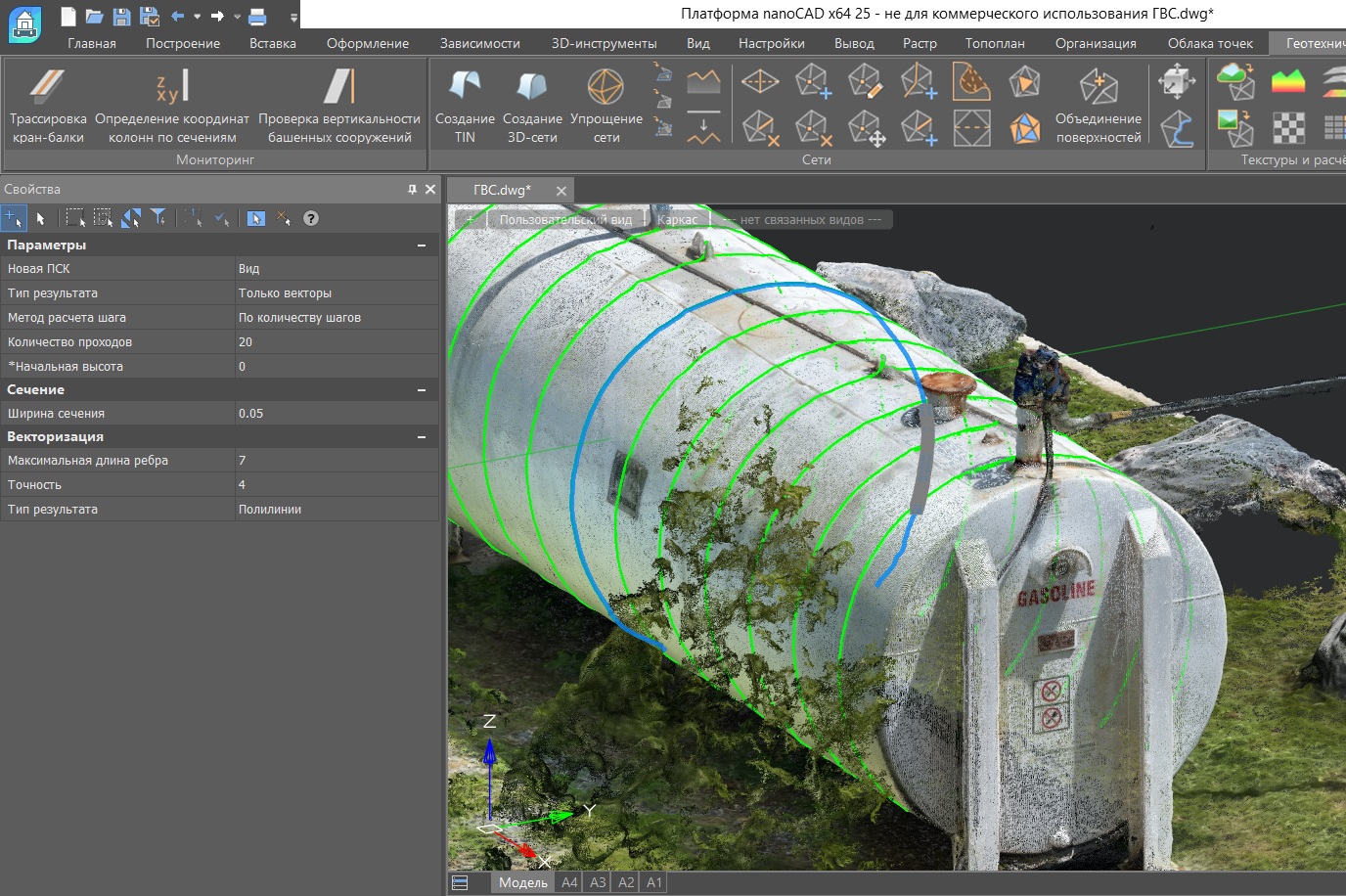

Послойная векторизация
Автоматическое построение множественных сечений облаков с заданным шагом, их последующая векторизация и создание растровых изображений

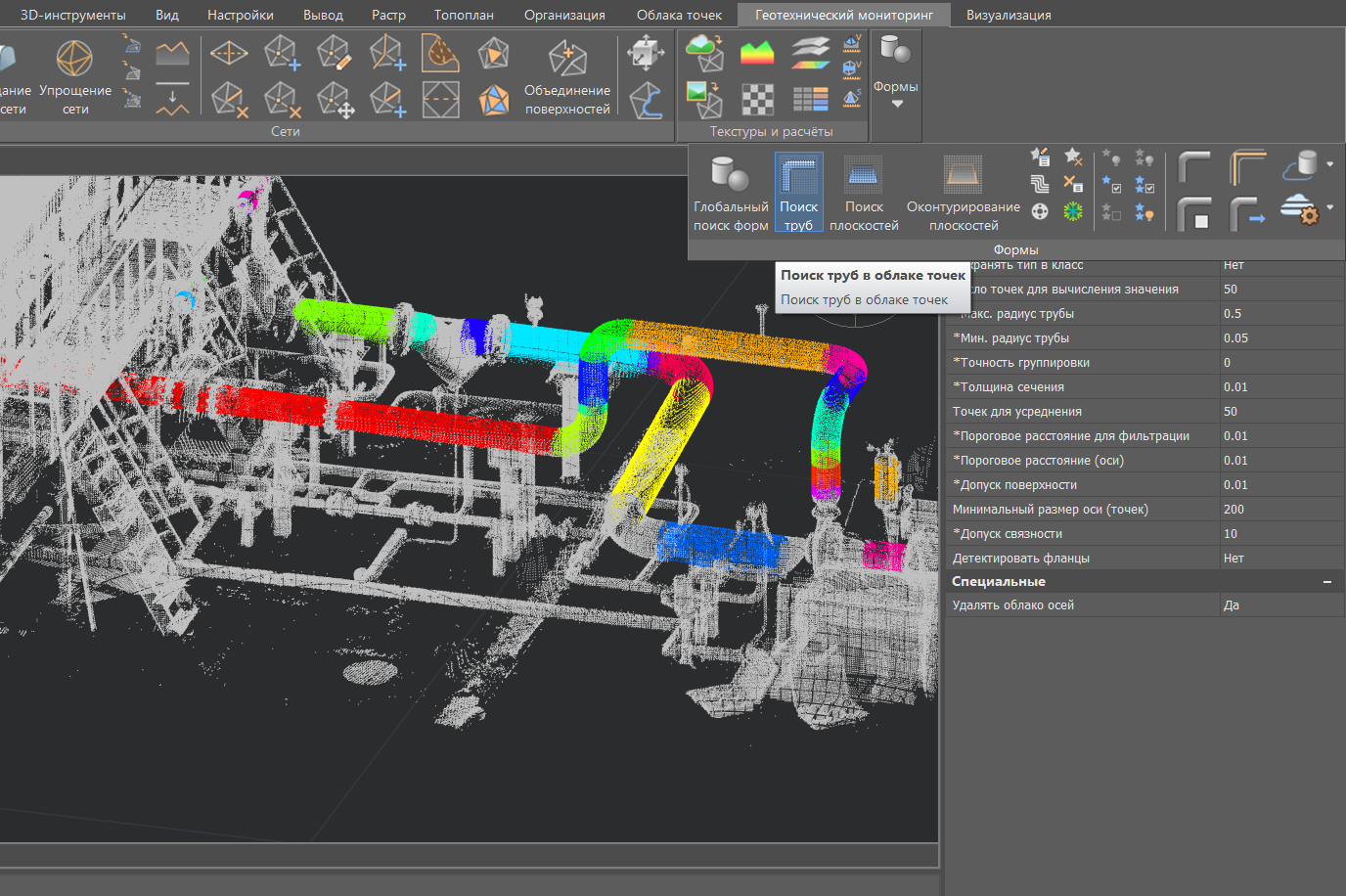

Поиск труб и плоскостей
Инструменты для поиска труб и плоскостей в облаке точек на основании заданных параметров с возможностью редактирования распознанных форм и объединения их в сложные агрегатные системы

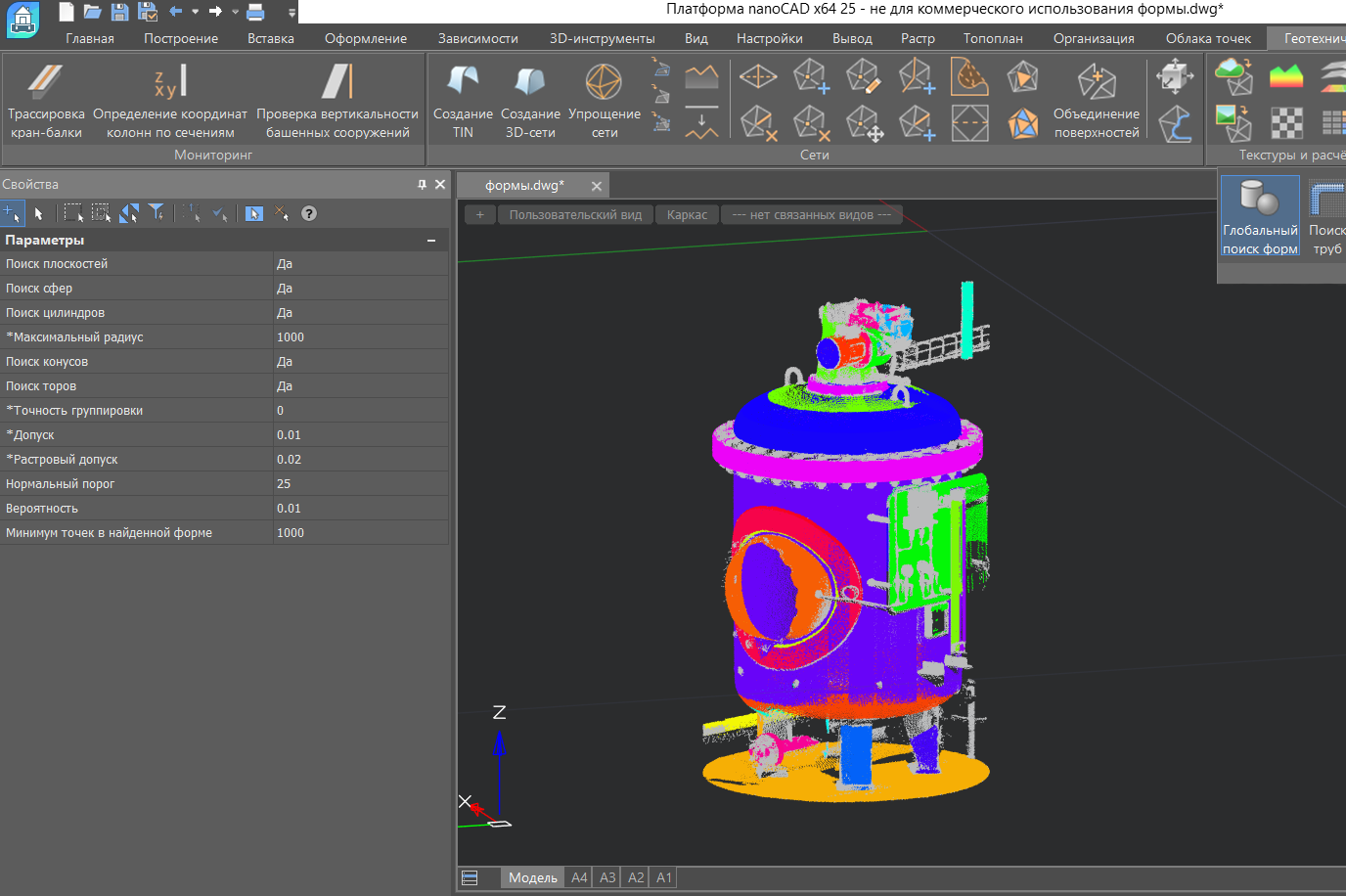

Поиск форм
Команда, осуществляющая поиск элементарных форм (плоскость, сфера, цилиндр, конус, тор) в облаке точек
Системные требования
САПР-платформа
- Платформа nanoCAD версии не ниже 25.0.7953, для работы требуется любая конфигурация Платформы nanoCAD. Для работы с операционными системами Linux необходима платформа версии 24.1.
- Microsoft Windows 11 (64-разрядная)
Microsoft Windows 10 (64-разрядная)
Microsoft Windows 8.1 (64-разрядная)
Astra Linux 1.7, архитектура x86–64
Astra Linux 1.8, архитектура x86–64
Alter OS 7.5, архитектура x86–64
Alt Linux 10, архитектура x86–64
RED OS 7.3, архитектура x86–64
RED OS 8.0, архитектура x86–64
РОСА Хром 12, архитектура x86–64
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
- Минимальные требования: 16 Гб
- Рекомендуемые требования: 32 Гб и выше
- Стандартные мониторы: 1920 x 1080
- Мониторы с высоким разрешением: до 3840 x 2160 (поддерживается в ОС Windows 10,11)
- Минимальные требования: графический процессор с объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или
DirectX 11)
Для работы с большими облаками точек необходимо при выборе жесткого диска учитывать их объем и количество:
- Объем точек в облаке: 1 млн; Размер в мегабайтах на жестком диске: 16,02
- Объем точек в облаке: 100 млн; Размер в мегабайтах на жестком диске: 1611,56
- Объем точек в облаке: 1 млрд; Размер в мегабайтах на жестком диске: 16313,00
- Объем точек в облаке: 2,5 млрд; Размер в мегабайтах на жестком диске: 40782,50
Сеть
- На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP.
Для работы с базами данных для облаков точек необходима установка расширения PostGis для PostgreSql.
PostgreSQL 10 + Postgis 3.2.3-2
PostgreSQL 12 + Postgis 3.3.2-1
PostgreSQL 14 + Postgis 3.3.2-2
PostgreSQL 15 + Postgis 3.3.2-2
